地面篇

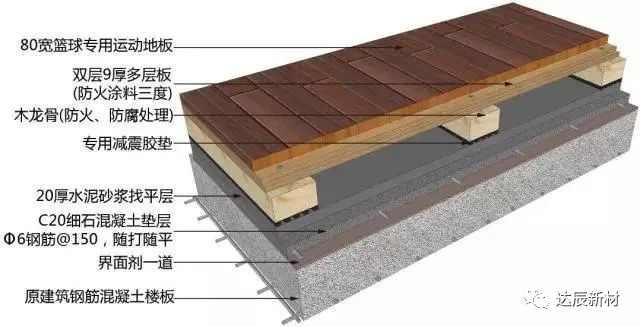

籃球?qū)Ｓ眠\動地板安裝三維示意圖△

• 設計時應考慮地板下通風，并在施工圖中繪出地板通風箅子和龍骨骨通風陣位置及大樣；




• 粘結用膠需選用運動用木地板專用膠粘劑。

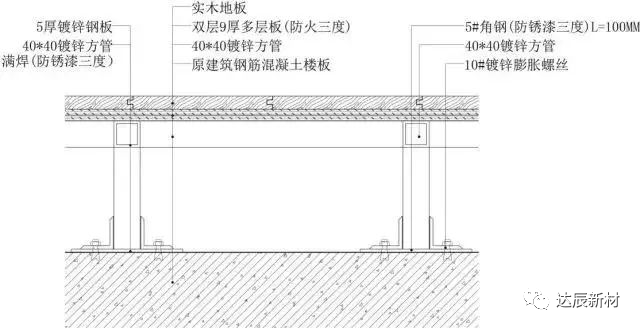

籃球?qū)Ｓ眠\動地板安裝節點圖△

自流平做法

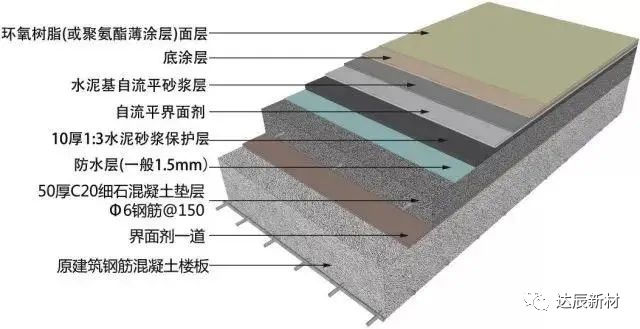

自流平做法三維示意圖△

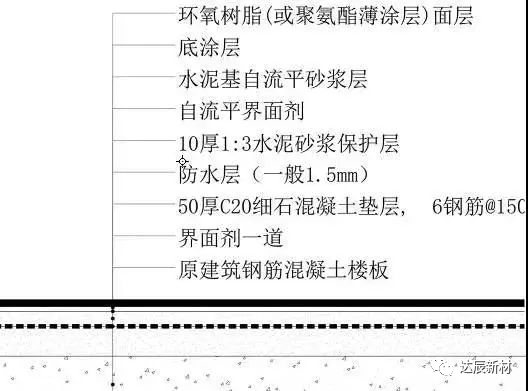

自流平做法節點圖△

吊頂

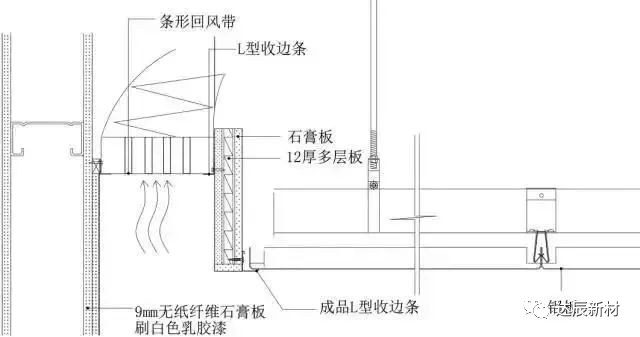

風口與金屬板相接

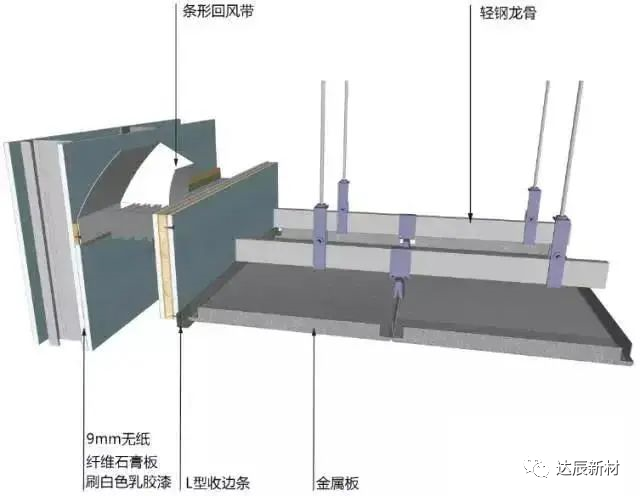

風口與金屬板相接三維圖示意圖△

• 根據圖紙確認風口的大小和位置；




• 根據開好的風口與吊頂?shù)母叨却_認大小長短；





• 安裝空調系統風管；





• 龍骨的安裝；





• 風口的安裝。

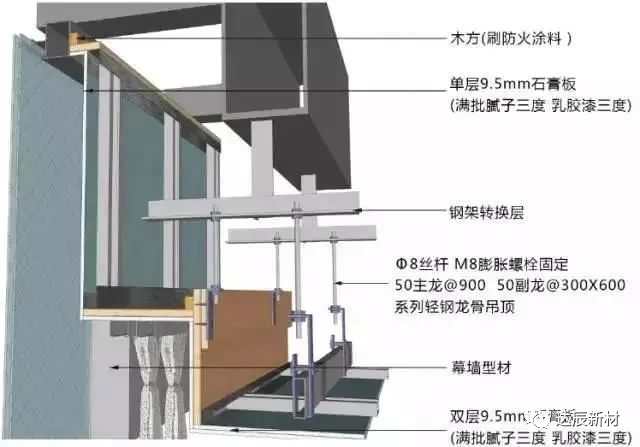

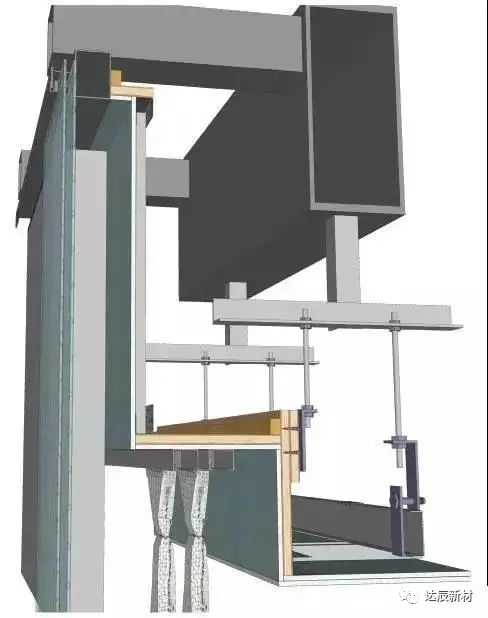

窗簾盒與玻璃幕墻相接

• 龍骨吊件與鋼架轉換層焊接固定，連接處滿焊，刷防銹漆三遍；




• 50主龍間距900mm，50副龍間距300mm，副龍橫稱間距600mm；





• 18mm細木工板刷防火涂料三度，與吸頂?shù)跫捎?strong style="margin: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;">35mm自攻螺絲固定；





• 9.5mm厚紙面石膏板用自攻螺絲與龍骨固定；





• 滿批耐水膩子三度；





• 乳膠漆涂料飾面。

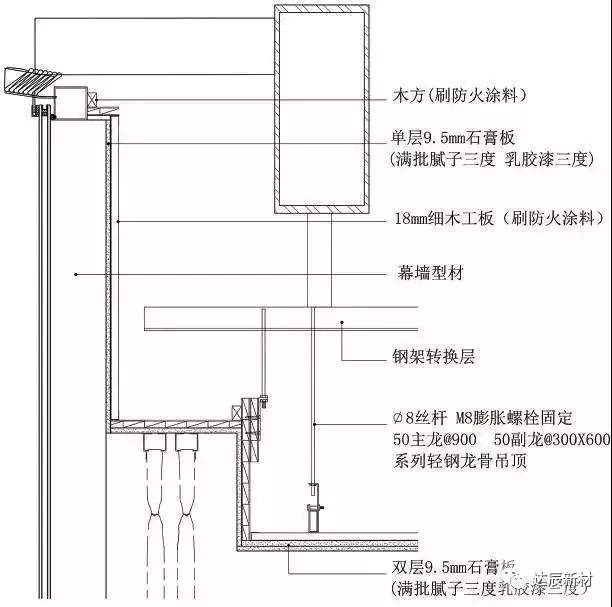

窗簾盒與玻璃幕墻收口節點圖△

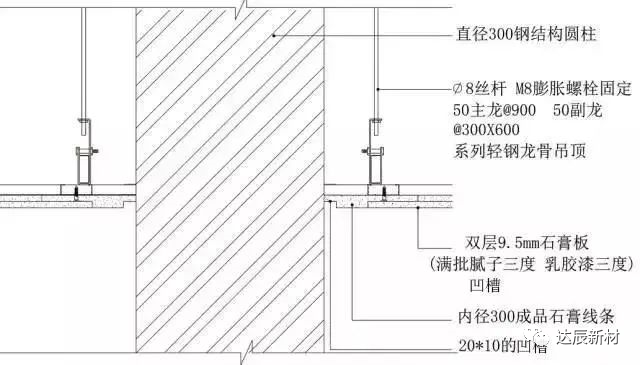

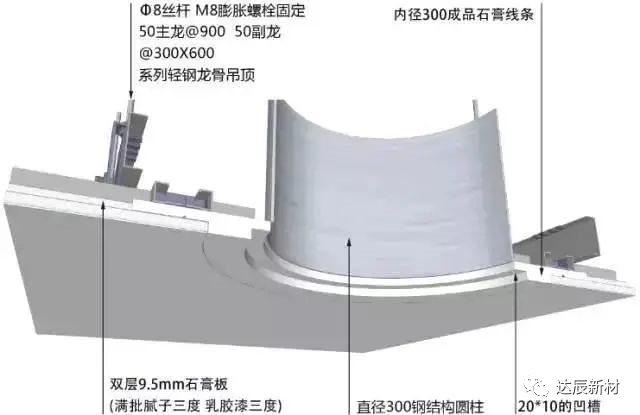

紙面石膏板與鋼結構圓柱相接

• 龍骨吸頂?shù)跫?/strong>用膨脹螺栓與鋼筋混凝土板固定；





• 50主龍間距900mm，50副龍間距300mm，副龍橫稱間距600mm；





• 加工定制成品石膏線條，內徑300mm，外徑450mm，預留20*10的凹槽；





• 9.5mm厚紙面石膏板與成品石膏線條用自攻螺絲與龍骨固定；





• 滿批耐水膩子三度；





• 乳膠漆涂料飾面。

注意：留20*10的凹槽！

墻面

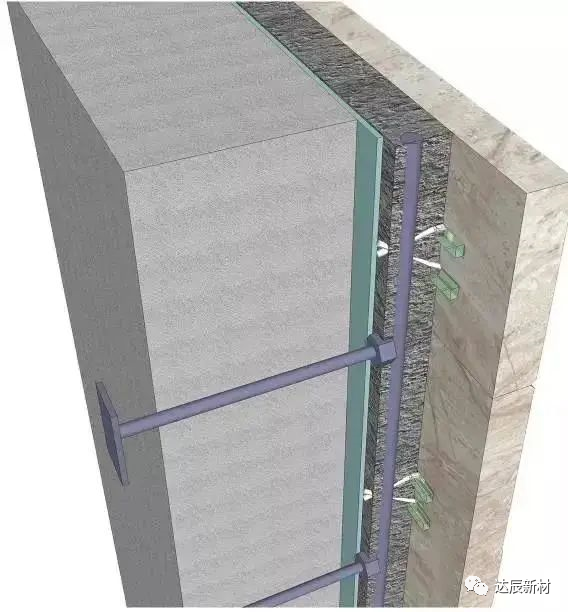

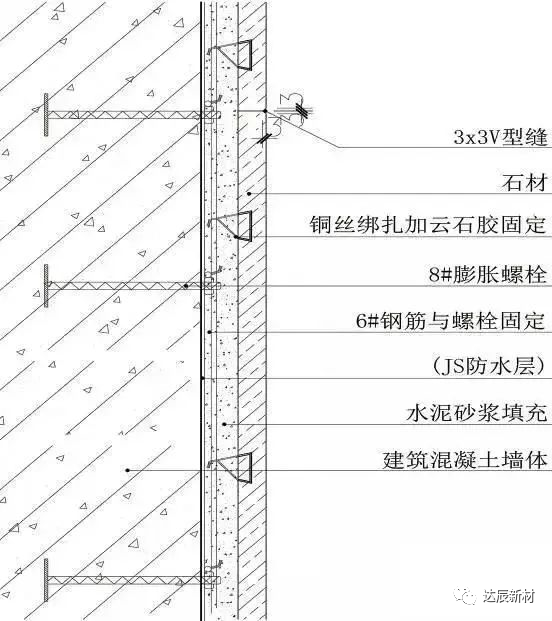

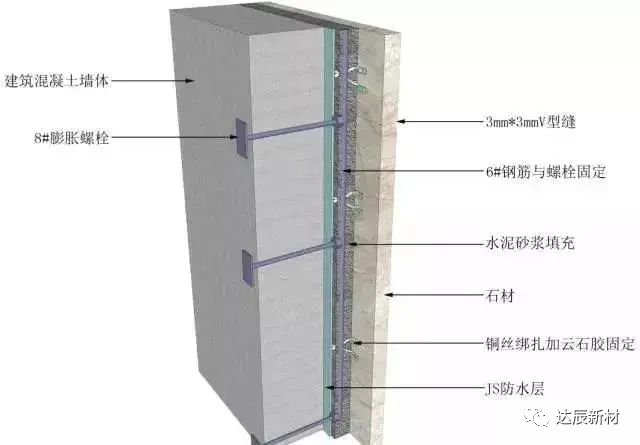

石材與混凝土墻相接

• 墻面做JS防水層；




• 選用石材18mm，均經過六面防護、晶面處理；





• 塑造石材造型，上下口做3mm倒角；





• 石材安裝前進行打眼，方便銅絲固定(上下共4個眼）；





• 鋼筋與石材固定；





• 土建墻體固定膨脹螺栓；





• 鋼筋用螺栓固定，鋼筋成網狀；





• 銅絲栓綁于鋼筋網；





• 石材與墻體之間填充水泥砂漿，即灌漿。
